威尔克姆中如何给曲线文字或异形轮廓添加均匀的锯齿锁边针迹（E形针）？

在威尔克姆（Wilcom）中为曲线文字或异形轮廓添加均匀的锯齿锁边针迹（E形针），需结合针迹类型选择、参数优化和轮廓处理技巧。以下是分步操作指南及关键参数调整方案：

一、​​E形针基础设置​​

▶ ​​核心操作流程​​

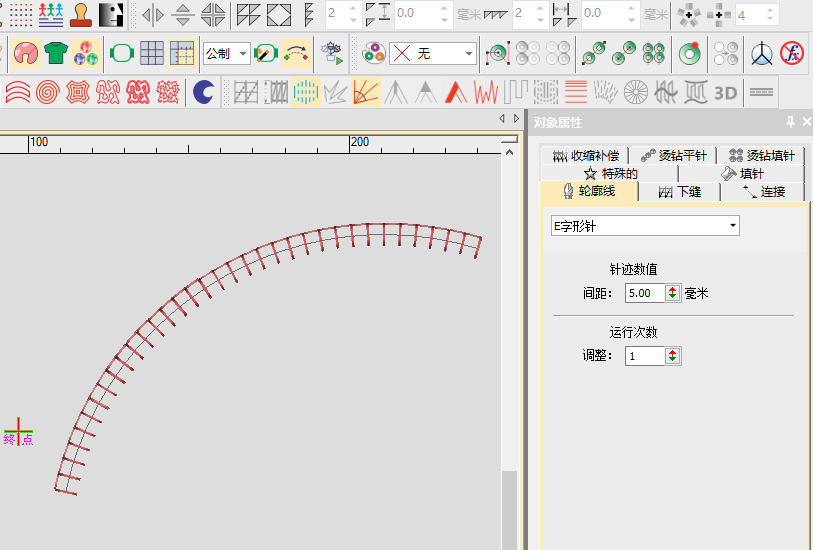

1. ​​选择针迹类型​​
   • 选中曲线文字或异形轮廓对象 → 右键打开​​对象属性​​ → 选择​​填针针迹​​标签。
   • 在针迹种类清单中勾选 ​​“E字形针迹”​​（或工具栏直接点击E形针图标）。
2. ​​调整密度参数​​
   • ​​针迹间距​​：小数值增加密度（如0.5mm），大数值减少密度（如1.2mm）。
   • ​​平针数目​​：控制锯齿间平针数量（曲线轮廓建议3-5针，避免转角堆积）。
   *示例参数（曲线文字适用）*： - 针迹间距：0.7mm - 平针数：4

二、​​曲线/异形轮廓的优化技巧​​

▶ ​​避免锯齿变形与断线​​

1. ​​启用可变平针长度​​
   • 对象属性 → ​​轮廓针迹​​标签 → 勾选 ​​“可变平针长度”​​。
   • 参数设置：
     • ​​最小针迹长度​​：1.0mm（防过短针迹断裂）
     • ​​弦高​​：0.15mm（数值越小，针迹越贴合曲线）。
2. ​​智能拐角处理​​
   • 对象属性 → ​​效果​​标签 → 启用 ​​“智能拐角”​​。
   • 针对锐角（<45°）：选择​​帽状拐角​​，重叠行数设为2，分散转角压力。
3. ​​轮廓补偿设置​​
   • 薄面料：补偿值+0.2mm（防收缩变形）
   • 厚面料：补偿值-0.3mm（避免针迹外扩）。

三、​​输入方法B的应用（异形轮廓专用）​​

▶ ​​操作步骤​​

1. ​​切换输入模式​​
   • 工具栏点击 ​​输入方法B​​ → 选择E形针作为当前针迹类型。
2. ​​数字化轮廓​​
   • ​​直线段​​：左键标注参考点
   • ​​曲线段​​：右键标注参考点（自动平滑曲线）。
   • 按Enter键生成针迹，出口点自动置于轮廓末端。

✅ ​​优势​​：输入方法B可动态适应异形轮廓，避免手动分段调整。

四、​​参数优化表（不同场景推荐）​​

五、​​常见问题解决​​

❌ ​​问题1：锯齿针迹不均匀​​

• ​​原因​​：轮廓节点冗余或曲率突变。
• ​​修复​​：
  1. 按F10进入​​节点编辑​​ → 删除间距<0.3mm的冗余节点。
  2. 分段设置属性：选中突变段 → 单独调整针迹密度。

❌ ​​问题2：转角处断线​​

• ​​修复​​：
  • 启用​​短针步​​（段属性 → 间距百分比40%，触发角度60°）
  • 更换机针：锐角用防弯针（DB×1），弹性面料用细圆头针（BALL）。

六、​​高级技巧：渐变间隔与双曲线填针​​

1. ​​阴影效果优化​​
   • 对象属性 → ​​效果​​标签 → 启用 ​​“渐变间隔”​​ → 设定最小间距0.5mm、最大间距1.5mm，使锯齿密度随轮廓曲率平滑过渡。
2. ​​复杂曲线适配​​
   • 对S形曲线：改用​​双曲线填针（水波效果）​​，分别定义顶部/底部跟踪线，生成均匀针迹分布。
