在威尔克姆(Wilcom)软件中,通过“填充针迹+他他米针”组合制作浮雕效果,需结合针迹参数优化、分层叠加和纹理控制技术。以下是关键步骤与参数调整指南,覆盖从基础操作到高级质感的全流程:
一、组合针迹的核心原理
浮雕效果的本质是模拟光线在凹凸表面的明暗变化。通过以下组合实现:
- 底层填充针迹:提供基础厚度(如平包针/周线针)
- 表层他他米针:通过偏移系数和分割线角度生成纹理阴影,模拟凹凸感
- 分层密度差异:底层密、表层疏,形成视觉纵深感
二、分步操作流程
▶ 步骤1:创建底层填充针迹(增厚基础)
- 选择填充针迹类型:
- 平包针:适用于窄长区域(如浮雕边缘)
- 参数:针迹间距 0.3-0.5mm(高密度),勾选 “自动分割”(栏宽>7mm时分割防断线)
- 周线针:适用于弧形区域(如花瓣/云朵)
- 参数:针迹类型选 “螺旋形”,密度 0.4mm,补偿值 +0.2mm(防面料收缩)
- 平包针:适用于窄长区域(如浮雕边缘)
- 色彩策略:
- 底层使用 深色线(如藏青/深灰),增强阴影效果
▶ 步骤2:叠加表层他他米针(生成纹理阴影)

- 他他米参数设置: 参数推荐值作用偏移系数0.3-0.5值越小纹理越密集,阴影越深(锐角浮雕选0.3,柔和浮雕选0.5)分割线角度45°-60°倾斜角度模拟侧光照射的明暗交界线返回针迹对角线型避免分割线突兀,适用于弯曲轮廓针迹密度1.2-1.8mm低于底层密度,透出深色底增加立体感
- 纹理强化技巧:
- 启用 “锯齿形边线”:凹凸程度设 3-5,范围值 0.8mm,制造表面不规则起伏
- 对局部高光区:手动减少偏移系数至0.2,模拟反光点
三、关键参数优化表(不同场景)
效果类型 | 底层针迹 | 表层他他米参数 | 适用场景 |
---|---|---|---|
锐利浮雕 | 平包针(0.4mm) | 偏移=0.3,角度=45°,密度=1.5mm | 岩石/建筑纹理 |
柔和渐变浮雕 | 周线针(0.5mm) | 偏移=0.5,角度=60°,密度=1.8mm | 花瓣/云朵 |
密集颗粒浮雕 | 平包针(0.3mm) | 锯齿边线(凹凸=5)+ 偏移=0.4 | 树皮/粗布质感 |
四、高级技巧:动态光影模拟
▶ 分层色彩叠加
- 三层结构:
- 最底层:平包针(黑色,密度0.4mm)
- 中间层:他他米针(深灰色,偏移0.4,密度1.2mm)
- 最表层:他他米针(浅灰色,偏移0.7,密度2.0mm)
▶ 智能拐角防堆积
- 在对象属性 → 效果中启用 “智能拐角”:
- 内角切割深度 0.3mm(避免转角针迹重叠)
- 外角扩展半径 0.2mm(释放张力防断线)
五、常见问题解决
❌ 问题1:表面纹理模糊
- 原因:他他米偏移系数>0.6,分割线角度垂直(90°)
- 修复:
- 偏移系数调至 0.3-0.5
- 分割线角度改为 45°,并启用 “对角线返回针迹”
❌ 问题2:转角处断线
- 修复:
- 底层平包针勾选 “自动分割”(最大长度≤7mm)
- 表层他他米启用 “短针步”:间距百分比 40%,触发角度 60°
六、材质与工艺配合
面料类型 | 底层补偿值 | 表层针迹密度 | 线材选择 |
---|---|---|---|
厚牛仔/皮革 | -0.3mm | 1.0mm | 40D涤纶线(高强) |
薄丝绸 | +0.2mm | 1.8mm | 蚕丝线(柔光) |
弹性针织 | +0.4mm | 2.0mm | 弹力包芯线 |
验证方法:

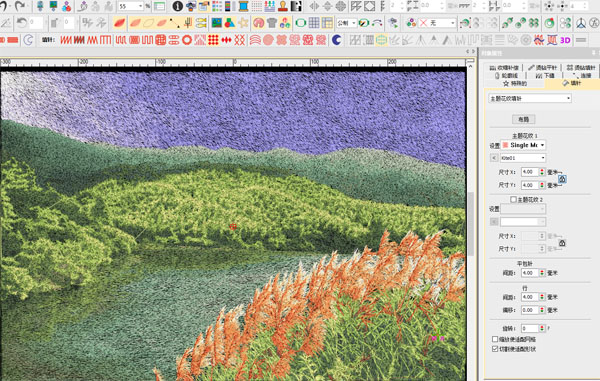

在Wilcom中按 模拟绣制,放大至800%观察纹理明暗过渡;
实物测试时用 侧光照射,检查阴影是否自然。
总结口诀:
“底层密压增厚度,表层偏斜生阴影;锯齿扰动破平整,三层渐变塑光影”
